       層狀Li[Ni_xCo_yMn_1-x-y]O₂ (NCM)和Li[Ni_xCo_yAl_1-x-y]O₂ (NCA)具有相對低廉的成本、優越的可逆容量和倍率性能，所以它們是極具發展?jié)摿Φ母吣芰棵芏蠕囯x子電池正極材料。研究者提出通過提高層狀三元正極材料中Ni含量的方法來提高材料的能量密度。Ni的含量達到83%以上的正極材料才能在電動車領域滿足客戶300英里以上的里程要求。

       然而，材料中過高的Ni含量會破壞材料的結構穩定性。在充電過程中產生的高活性Ni⁴⁺與電解質的反應會生成類NiO巖鹽相，嚴重破壞層狀材料的結構，導致正極結構結構坍塌，進而誘發過渡金屬離子溶解、相轉變和晶格氧析出。其中，高鎳正極材料在充放電過程中晶格參數變化會導致微裂紋的形成。形成的微裂紋會暴露粒子內部的新表面，進一步加速結構衰減。值得注意的是，鎳含量越高，特別是當鎳含量超過80%時，裂紋的破壞效果越明顯。綜上所述，高鎳正極材料循環壽命下降的主要原因是微裂紋，裂紋會造成正極材料的熱穩定性、結構穩定性和循環穩定性同時降低。

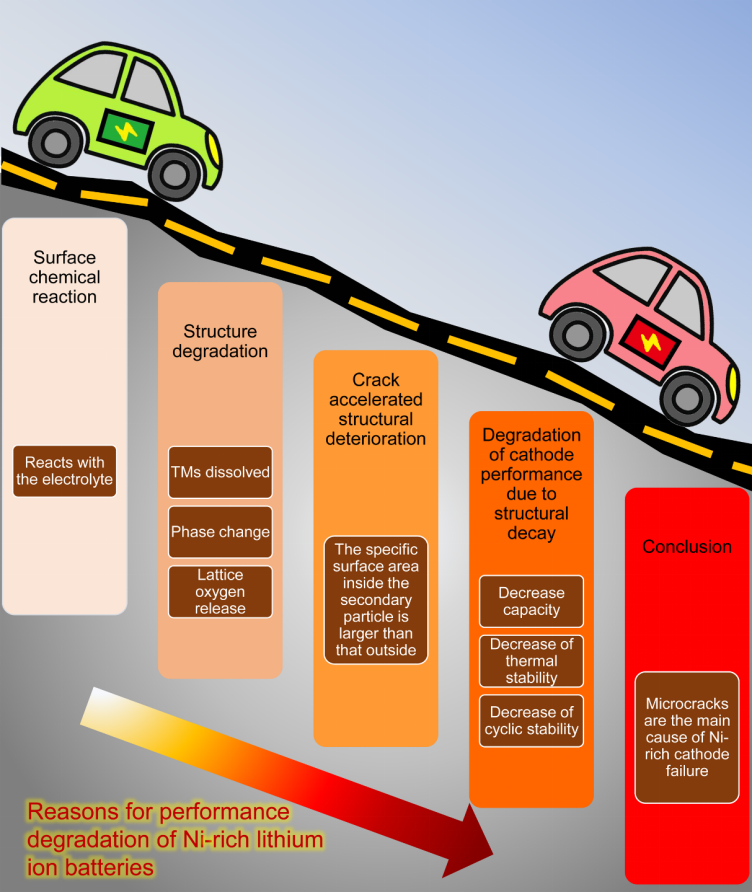

圖1. 裂紋加速高鎳正極材料的性能衰減

       【成果簡介】


       近日，中南大學紀效波教授課題組針對高鎳正極材料中的微裂紋進行了全面的分析與總結。作者從化學和力學的角度詳細地分析了晶內裂紋和晶間裂紋的產生機理，并針對不同的產生原因總結了相應的應對措施，同時從“化學-力學”的角度對無裂紋高鎳正極材料的開發提出了相應的展望。相應的研究成果以“Fundamental and Solutions of Microcrack in Ni-rich Layered Oxide Cathode Materials of Lithium-Ion Batteries”為題發表在國際能源期刊Nano Energy上。2019級碩士生尹首懿為第一作者，紀效波教授為論文的通訊作者。

       【核心內容】


       1、裂紋產生的機理


       裂紋按位置可分為晶間裂紋和晶內裂紋兩種類型，這兩種裂紋都會破壞正極材料的結構。本節主要歸納了這兩種裂紋的特征、影響因素和產生機制。

       1.1晶間裂紋的產生機理


       晶間裂紋主要是由H2→H3相變所產生的一次顆粒的各向異性收縮和膨脹引起的。晶間裂紋被認為是高鎳正極材料最重要的降解機制（其對材料的影響遠大于晶內裂紋的影響），具體原因如下：（1）晶間裂紋會破壞一次顆粒之間的接觸，導致二次粒子內部的電導率下降，從而使二次顆粒內部的荷電狀態（SOC）不均勻，不均勻的SOC會造成材料收縮/膨脹失衡，進而導致裂紋的進一步發展；（2）裂紋的出現會暴露粒子內部更多的活性位點與電解液發生反應，為相變、腐蝕和副反應創造新的適宜條件，從而加速材料的失效。

       1.1.1 由于H2→H3相變產生


       相變產生的體積變化在c軸方向的影響遠大于其他方向。事實上，顆粒內部應力不是均勻分布的，應力只分布在粒子內部的某些點上。高鎳層狀氧化物一般是由一次顆粒組成的球形二次粒子。其中，一次顆粒為不規則多面體，因此一次顆粒因相變所產生的各向異性變形的方向是隨機的。此外，一次顆粒的排列是不規則的，這使得相鄰的兩個一次顆粒的膨脹和收縮所產生的應力在晶界處相互作用。因此，高鎳正極特有的二次顆粒結構導致充放電過程中晶界處應力集中。這種作用在晶界上的力是晶間裂紋產生的直接原因。

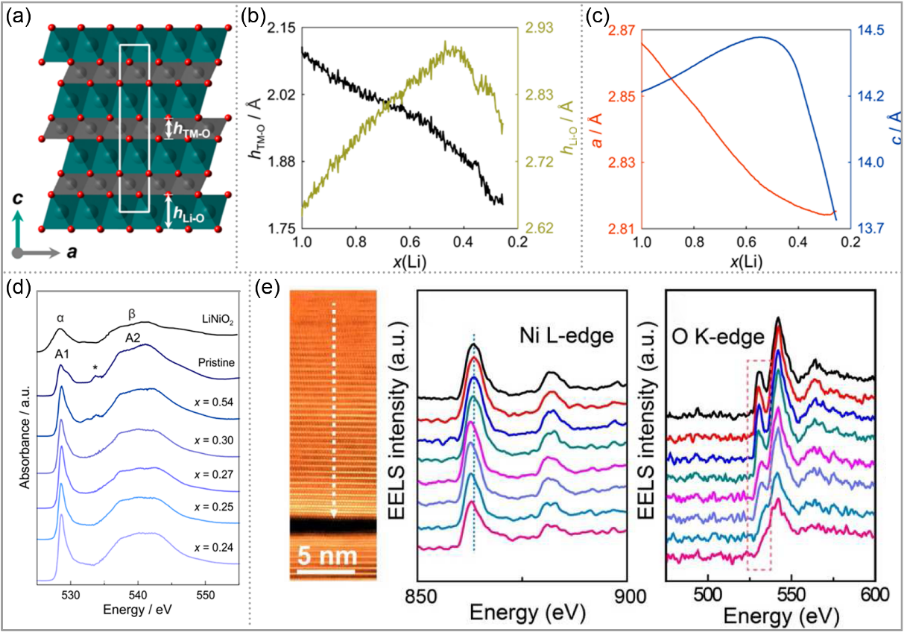

圖2. 相變造成一次顆粒體積各向異性變化的原因

       1.1.2 不同一次顆粒之間的SOC異質性造成裂紋產生


       不均勻的SOC會導致氧空位和空洞的產生。孔隙度與SOC之間的關系源于電荷補償。根據電荷補償機制，在極端貧Li的區域，Ni被氧化，O的 2P軌道被耗盡。電解質將極不穩定的Ni⁴⁺還原為Ni²⁺，導致O原子中的電子向Ni轉移。O失去電子價態上升，最終演變?yōu)檠鯕猓�這是氧空位的形成原因。當氧不斷被氧化時，活性物質就會產生氣體，孔隙率增加。可以認為孔隙率與裂紋的產生存在正相關關系。

       除此之外，當SOC不均勻時，意味著二次顆粒中存在貧Li區。由于電荷補償效應，靠近Li空位的Ni²⁺將被氧化為Ni⁴⁺。由于Ni和O也有電荷補償作用，會出現O空位，降低了Ni²⁺的遷移勢壘，使Ni²⁺更容易向Li層遷移，這會形成巖鹽相區。不同相的相鄰顆粒會在相界面處產生應力集中。這是因為在整個充放電過程中，具有非均勻相結構的相鄰初級粒子會產生不同的體積變化。層狀結構區域和相鄰的巖鹽結構區域會在兩個初級顆粒的晶界處產生作用力，從而在晶界處產生沿晶界的裂紋。

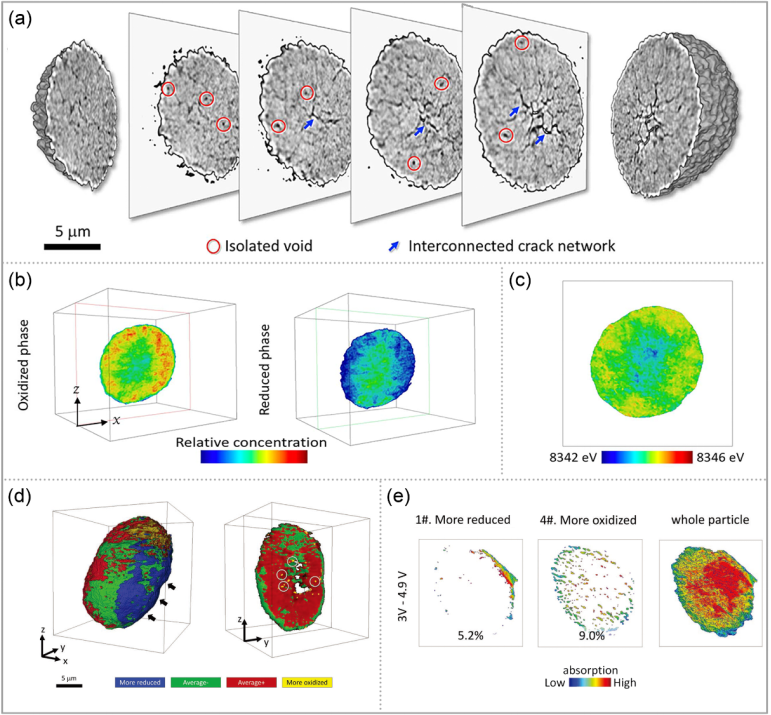

圖3. SOC異質性的表征

       1.2 晶內裂紋的產生機理


       根據裂紋產生機制和形貌，晶內裂紋可分為三類：（1）經典裂紋：層狀結構中除尖端外，兩個自由面平行于整個裂紋方向和（003）平面；（2）深色對比條紋：對應于變寬的TM界面間距；（3）細密的低角度晶界：由于這類裂紋的特殊排列形態，可以觀察到光干涉產生的Moiré條紋。

       1.2.1 顆粒內部不均勻的脫嵌鋰


       在一定程度上，Li離子的脫嵌會降低結構的穩定性，放大晶內應變。二次顆粒內部的不均勻應力場和不均勻的Li脫嵌共同導致了經典裂紋和深色對比條紋的產生。實際上，由于鋰離子脫嵌不均勻所導致的極度缺鋰區域的內部普遍存在拉應力場，拉應力是產生裂紋的主要應力。此外，層狀結構的面外部分更容易形成裂紋，這是由于Li-O鍵是平面外過渡金屬層之間的主要的連接。由于鋰離子分布的不均勻性，貧Li區域的Li-O減少，使層間力減弱，這使結構損傷嚴重。除此之外，當SOC為異質時，極貧鋰區會由于Li-O鍵的大量喪失而發生相結構的變化。這將導致由于結構的非均勻性，不同區域之間的晶格參數不平衡，這也是應力產生的原因之一。

       1.2.2 顆粒內部機械力的作用


       1）疲勞應變

       充放電過程中裂紋的產生和閉合是由于一次顆粒在長周期內循環時發生的的膨脹和收縮造成的。隨著粒子的反復膨脹和收縮，經過幾次循環后，初生粒子內部會出現低角度的晶界。

       2）一次顆粒內部的異向性

       在同一個一次顆粒中，晶體的取向不同。因此，這種晶體取向排列的各向異性會在循環過程中引起晶體內部的應力集中。

       3）一次顆粒內部存在“假晶界”

       一次顆粒不是單晶，其內部存在晶界（GBs），這些晶內GBs最終會發展成晶內納米裂紋。晶內的晶界導致了初級粒子內部的各向異性力，最終會在晶內發展出小角度的裂紋。


圖4. 晶內裂紋的產生原因

       1.3 微裂紋的擴展與發展


       裂紋一旦形成，對材料的損害比裂紋本身的危害要大得多。電解液會順著裂紋進入二次顆粒內部，與二次粒子內部的Ni⁴⁺發生反應，導致過渡金屬溶解，嚴重破壞粒子結構。由于電解液和裂紋的這種作用，微裂紋成為高鎳正極材料容量衰減的主要原因。一旦顆粒表面出現裂紋，就為電解液的滲透提供了通道。雖然微裂紋在放電過程中可以閉合，但內部電解質的作用是不可逆的。電解液會不可逆地進一步破壞顆粒的內部結構，使裂紋更加嚴重，最終導致顆粒解體降解。電解液和正極材料的反應產生了類NiO巖鹽相，增加了材料的阻抗，從而影響了SOC的均勻性。這會產生更多的晶間和晶內裂紋，使顆粒的解體和粉碎更加嚴重。此外，鋰離子的三維擴散路徑受到電解質的強烈影響。隨著電解質的滲透，鋰離子的三維擴散通道逐漸減少，這將增大電子與鋰離子擴散路徑的差值。最終，電解質對顆粒內部和表面的影響會導致SOC不均勻性，從而發生裂紋，最終導致材料的失效。

       2、減少裂紋的措施


       針對以上三種裂紋形成路徑，可以提出相應的減少裂紋的策略。首先，通過摻雜和GBs修飾可以降低應力集中，減緩H3相產生，甚至提高發生相轉變的臨界電壓，最終減小體積變化。同時也可以通過設計單晶顆粒來減少晶間裂紋，因為在單晶中，粒子之間不像多晶材料那樣相互作用。其次，對晶體取向微結構設計，以改善鋰離子和電子的傳輸速率，進而使荷電狀態趨于均勻，最終降低O空位和Li-Ni混合程度。最后，可以通過包覆和晶界修飾來阻止電解液滲透到粒子中，通過摻雜來獲得較強的化學鍵來防止電解液腐蝕，也可以通過電解液添加劑來減少電解液中HF的危害。

       具體的措施根據作用原理的不同被分為兩類：


       1）化學性質的改性。包括：摻雜、包覆、晶界修飾等方法，旨在提高材料的化學穩定性。

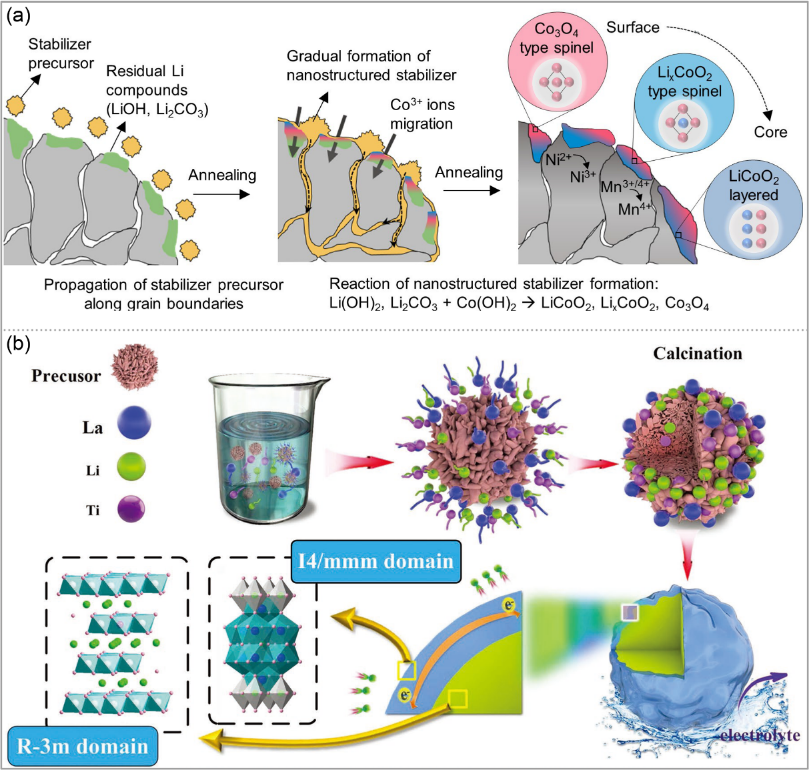

圖5. 摻雜包覆相結合的策略減少裂紋

       2）力學性質的改進。包括：合成單晶顆粒，設計濃度梯度的顆粒結構，對一次顆粒和二次顆粒進行微結構設計，旨在提高材料的力學性能，減少應力在顆粒內部集中，從而達到減少裂紋的目的。

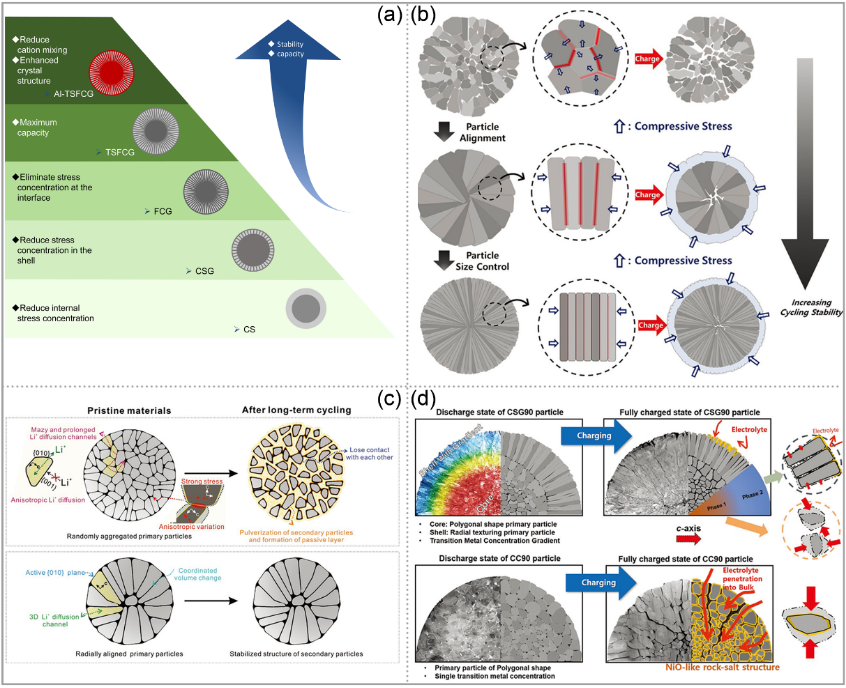

圖6. 不同濃度梯度顆粒與微結構設計顆粒減少顆粒內部的應力集中的機理

       【結論與展望】


       為了設計一種高容量、高穩定性、無裂紋的高鎳正極材料，我們總結出了一種“化學-力學”策略。這是一種多渠道策略：（1）微觀結構設計以減少應力集中； （2）摻雜減緩H3相的形成；（3）包覆增加鋰離子和電子的傳輸速度的同時避免電解液對結構的破壞；（4）晶界修飾減少不均勻相的生成，同時防止粒子的內部被電解液腐蝕。這種“化學-力學”策略可能為無裂紋高鎳正極的發展提供新的思路。

       Shouyi Yin, Wentao Deng, Jun Chen, Xu Gao, Guoqiang Zou, Hongshuai Hou, Xiaobo Ji*, Fundamental and Solutions of Microcrack in Ni-rich Layered Oxide Cathode Materials of Lithium-ion Batteries, Nano Energy, 2020, DOI:10.1016/j.nanoen.2021.105854
