都2019了還在追求能量密度？安全可靠才是最好的做法
時間:2019-04-29 09:38來源:電動邦 作者:綜合報道
點擊:
次
3月下旬，財政部等四部委聯合發布了新能源汽車的補貼政策，萬眾期待的2019補貼新政就此翩然而至。在今年的補貼規則中，能量密度依然是衡量補貼金額的三大維度之一（另外兩個是續航和電耗）。
但不難看出，今年國家給予它的權重顯然低了一些——數值160瓦時/公斤即成為最高檔，而且今年對能量密度也沒有任何系數加權（去年最高系數為1.1，今年最高為1）。這里到底有什么門道呢？今天我們就來重新聊下能量密度這個話題。
能量密度非萬能藥，弊端客觀存在
生活中有太多情況需要讓我們面臨“魚和熊掌不可兼得”的選擇，對于電池技術和能量密度來說恰恰也蘊含著同樣的關系。
首先，業內針對動力電池常說的能量密度，主要指的是“質量能量密度”，講的是同等質量下電池組儲存的總電量有多大。對于動力電池來說，它固然是重要指標，但卻不是唯一重要的那個。
除它之外，衡量電池性能的主要指標至少還有：功率密度、循環壽命、倍率性能（充放電）、穩定性、一致性等等。這些指標相互依存且對立，基本是此消彼長的關系，其實歸結起來就是能量、功率、安全、壽命和成本之間的經典矛盾。

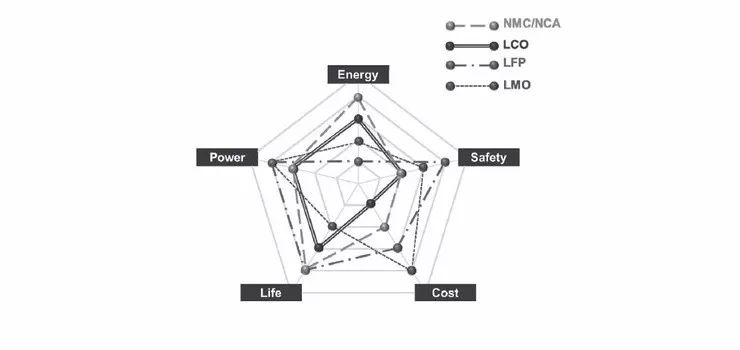

▲圍繞電池綜合性能的5大關鍵維度
單就能量密度而言，它存在兩對最大的矛盾，它們是：
1.電池能量密度和整車安全性的矛盾；
2.電池能量密度和功率性能的矛盾；
怎么理解呢？咱們分別聊一下：
A.和安全性的矛盾：我搬磚就沒法抱你，放下磚就沒法養你
鋰電池的性能主要取決于參與電極反應的活性物質，目前鋰離子電池能量提升的內在途徑主要有兩方面：
1.通過高比能的材料組合來實現（比如網紅高鎳電池NCM811），以此來提升離子活性，但活性越高又意味著電池的化學穩定性越低，容易發生熱失控，降低電池的安全性。
2.通過結構設計、集成技術來實現，也就是進一步提升輕量化程度、提高組件集成度和增大單體電池尺寸。但如果過多犧牲必要結構件，比如碰撞保護結構和溫控系統，無疑也對整車安全性存在影響。
也就是說，對電芯而言，能量密度上升的同時，電池穩定性會有相應下降，對BMS電控及電池?zé)峁芾淼囊缶透摺Ｌ嵘山M電池密度的時候，也不能以降低整體安全性為代價。
▲近期大熱的特斯拉燃爆事件，才讓人們開始意識到電動汽車的安全性有多重要
B.和功率性能的矛盾：練長跑的運動員跑不了短跑
功率性能的主要指標是功率密度，衡量的是同質量或體積下的最大輸出功率。通俗點說，能量密度表達了電池的容量大小（單位：瓦時/公斤）；功率密度則表達了電池的瞬時動態特性、扭矩優劣（單位：瓦/公斤）。
理論上，能量密度和功率密度本來是沒有必然關系的。但在目前階段鋰電池技術體系下這點卻是相互矛盾的：為提高能量密度我們需要提高活性物質的比例，比如提高電極的涂布量，這就導致了功率性能的下降，而為了提升功率密度又需要降低涂布量，增加導電液的比重。
因此如何能在兩者之間達到一個平衡就變得非常困難。這也是為何動力電池可分為功率型電池和能量型電池。
也就是說，量密度上升的同時，功率性能會下降。

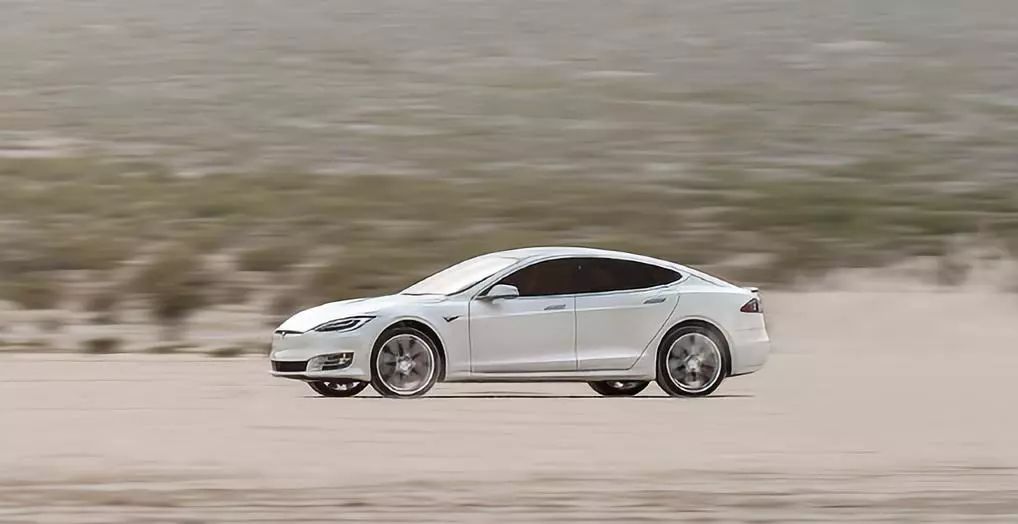

▲特斯拉的“狂暴”模式雖快，但會極快的消耗續航和影響電池壽命
能量密度不應成為追逐的核心指標
此前在國家政策的引導下，國內車企和車型把沖刺續航和能量密度捆綁在了一起。動力電池發展有非常清晰的目標路線圖，按照國家動力電池技術路線圖的規劃，2020年，電池單體比能量達到350瓦時/公斤，系統比能量達到250瓦時/公斤，從目前的動力電池技術發展來看，第一點已經很難，第二點更是激進了一些。

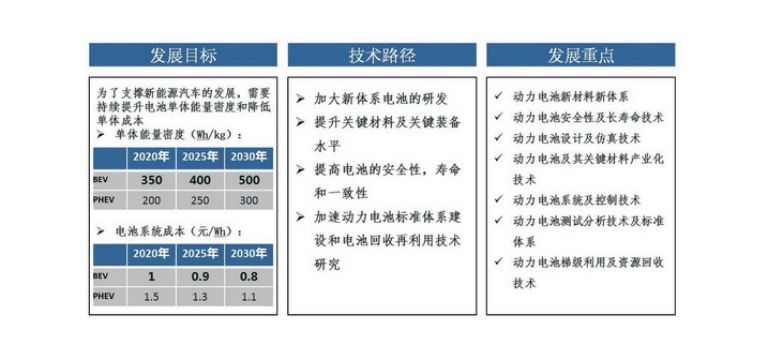

▲國家關于動力電池能量密度和成本的規劃目標
根據某電動汽車研究機構不完全統計，2017年和2018年，國內電動汽車發生的安全事故分別為14起和34起。國家863電動車重大專項動力電池測試中心主任王子?xùn)|在今年年初曾說“目前很多起電動車起火事故都沒有找到確鑿的原因” 。雖然不能說安全事故一定就和技術指標超速發展有直接關系，但至少算為我們敲響了警鐘。
所以高能量密度電池一定是基于安全可靠、壽命可期、產品一致性有益為前提的。無條件無前提的追逐能量密度，可能損失更多。當然，安全是其中最不容易量化的維度。要通過整個系統去優化，才能把電池的能量、功率、安全性、壽命、成本等平衡到最優。
最好的做法，是安全可靠排第一
兼顧續航、性能和壽命
我們直接來看看對安全、可靠性要求更高的成熟國際化品牌是怎么做的吧——以德系豪華三強中的科技代表奧迪為例——首款純電動SUV 奧迪e-tron，其百公里加速為5.7秒，NEDC續航超500公里，電池容量也高達95度，唯獨能量密度不算突出，僅為135.7瓦時/公斤。單看這個數據，即使以2018年的國家標準來看也不算高，難道奧迪不知道高能量密度和高續航的關系嗎？
當然不是，奧迪只是找到了一整套自己的解決方案，針對電池，它的具體做法是這樣的：
1.加強度極高的殼體結構——這是完全由奧迪自己開發制造，并經過足夠的碰撞測試驗證后，最終選擇的方案。

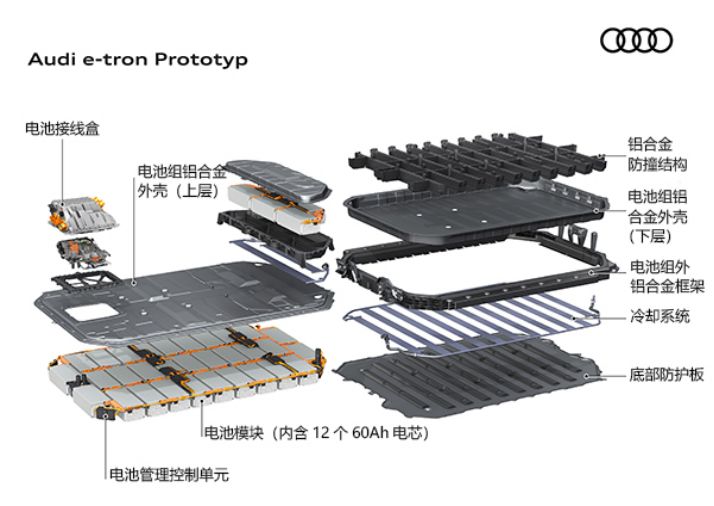

上圖右上角的鋁框架防撞結構算是e-tron電池組的重要特色，碰撞時框架可以分散能量，起到保護作用，電池模組則在其框架內橫向布置。電池組的外框架有47%的擠壓鋁型材料，36%的鋁板和17%壓鑄鋁部件組成的。整個電池組重量約700公斤。從95千瓦時的電量來看，因?yàn)榇罅坎捎娩X制部件，并且加強度非常高，所以整個電池組的重量其實控制的還算OK。但正是由于內部防撞結構占據了不少空間，導致能裝入的模組及電池?cái)?shù)量受限，所以能量密度并不高。

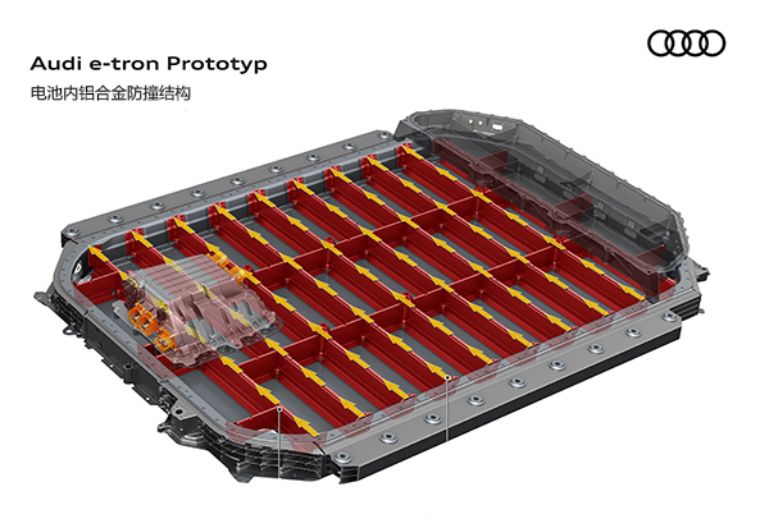

▲內側的橫向、縱向防撞結構可以有效分散和疏導撞擊力

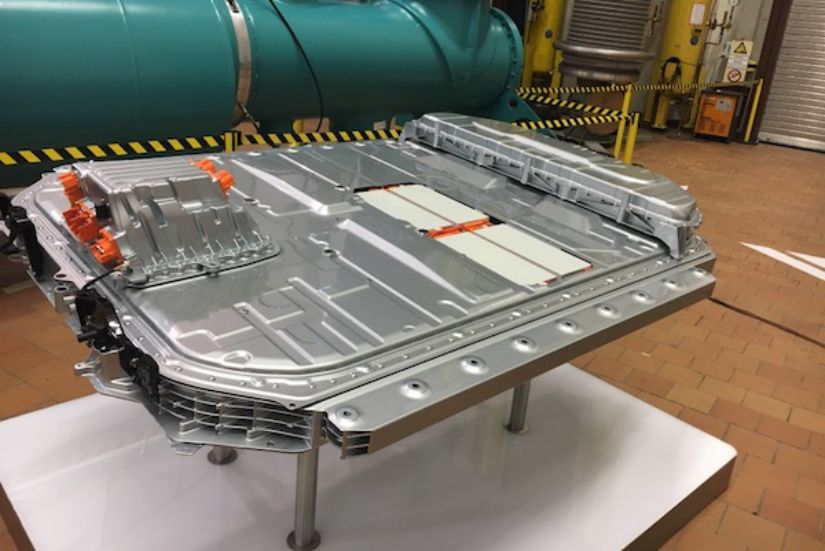

▲最終出來的電池組成品長這樣

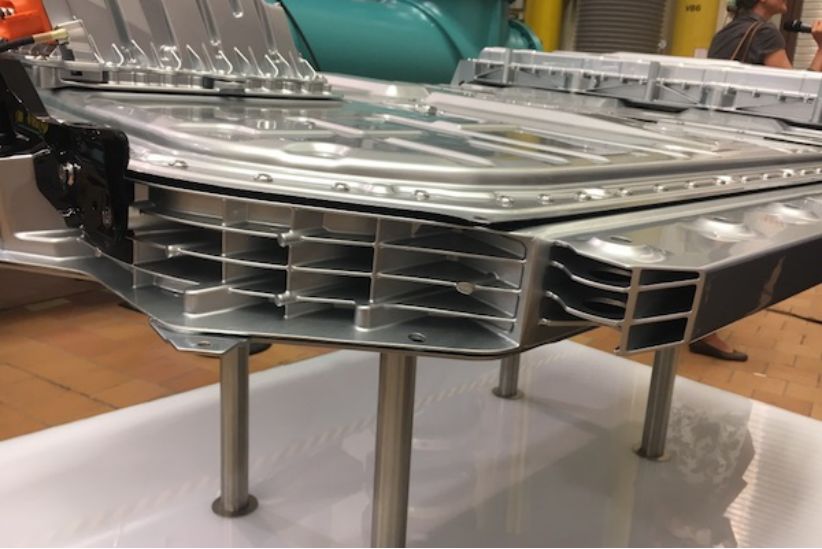

▲電池組外框架（防撞梁）也采用了中空結構，減重和吸能兼顧

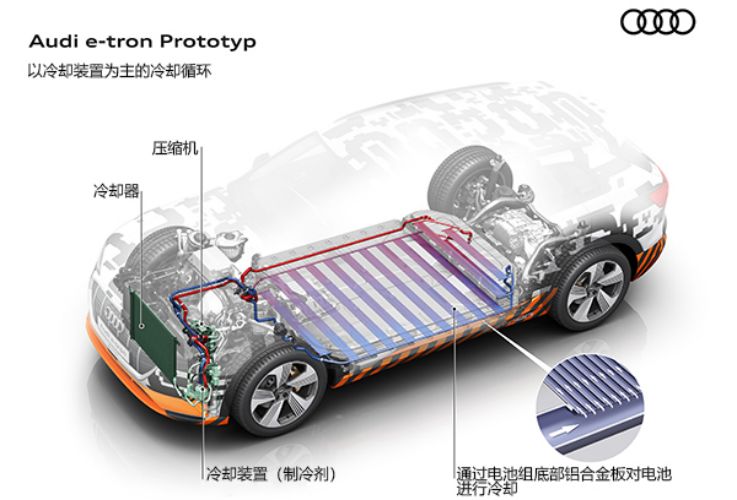

2.精心設計的電池?zé)峁芾硐到y(tǒng)——為了讓電池保持在一個合適的溫度范圍內（奧迪的設定是25-35攝氏度），奧迪為電池組準備了風冷與液冷兩種不同的冷卻方式，根據使用情況的不同，會采用不同的冷卻循環。

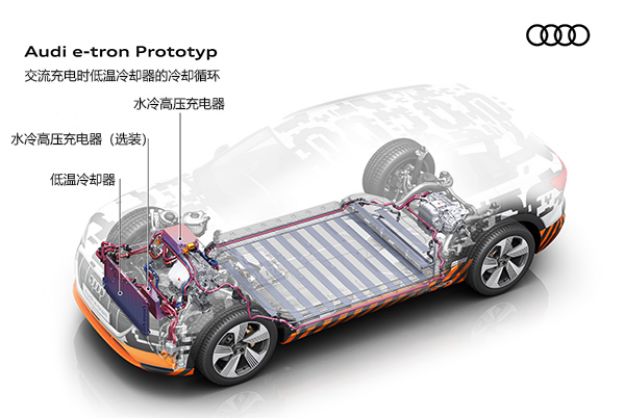

交流充電時，外部電源通過高壓充電器與電池相連，在這里高壓充電器是主要熱量來源，因而奧迪為充電器配備了水冷系統。

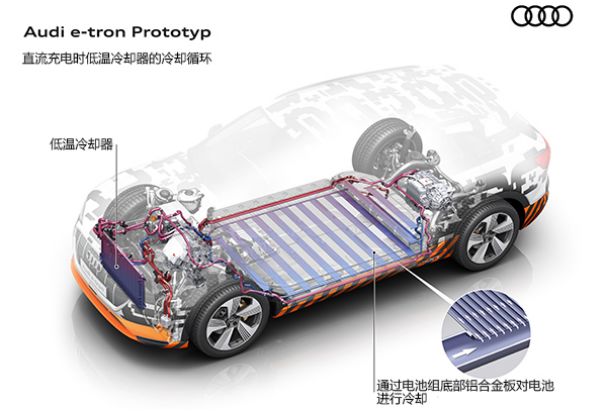

直流充電時外部電源直接與電池相連，因而此時電池是需要降溫的主要對象。奧迪沒有選擇將冷卻管道設置在電池模組之間，而是將冷卻管道平鋪在電池模塊下方（有微通道），通過填縫劑、導熱凝膠等來幫助電池散熱。
這么做，一來可以讓電池模組排列更緊湊，二來在模組之間就可以設置鋁合金框架，能夠在發生碰撞時引導碰撞能力，減少對電池帶來的損害。這里也可以看出，在保證高效能溫控的前提下，安全是優先考慮，盡管可能帶來更多成本和能量密度的損失。
而在車輛運行狀態時，電池管理控制單元會根據電池的當前溫度情況，選擇使用風冷或者冷卻裝置來進行冷卻，相當于電池系統整車有4條冷卻回路，可根據需要進行切換，分別是壓縮機、低溫冷卻器等組成的回路、集成熱泵系統、高壓充電裝置水冷回路，也同時兼顧了效能。
最后，奧迪對電芯是怎么考慮的呢？
3.采用更“適合”的軟包電芯，而非密度更大但更危險的圓柱電芯——來自于軟包技術領先的的LG 化學歐洲工廠，電芯及模組均由其提供（36個模組，432個電芯），單體能量密度數據不詳，但邦老師評估應該不會低。而圓柱電芯密度雖高，但一致性相對難以控制，軟包電芯因其內阻小、重量輕、密度高、形狀可塑性強的優點（雖然成本還要更高），更受奧迪、奔馳、日產等國際大品牌的青睞。

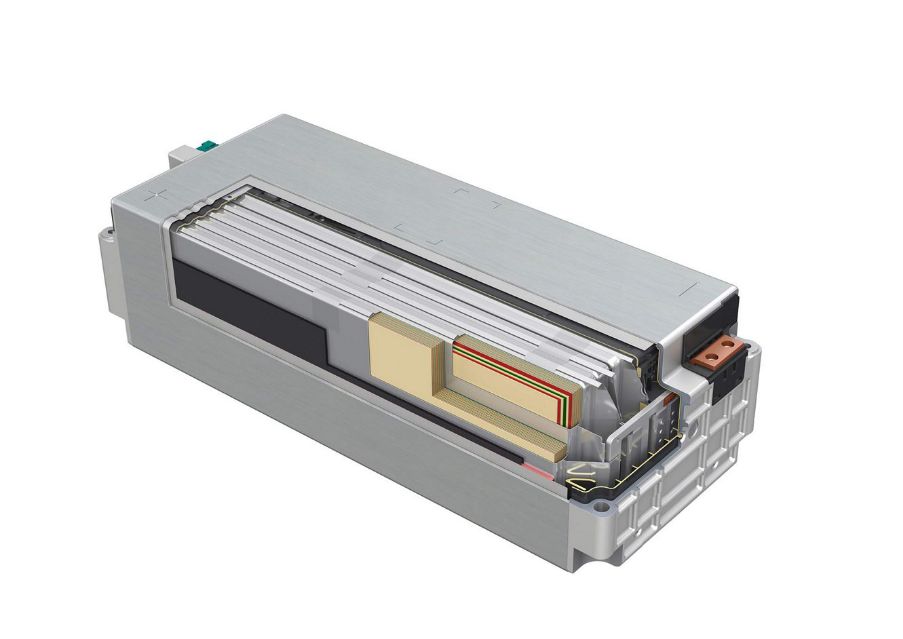

▲奧迪的軟包電芯模組，每個模組由12個60安時的電芯組成
綜上可見，奧迪e-tron的電池組在幾個重要方面也算做得面面俱到了，包括在安全的前提下力求最大化利用空間，比起一味地追求很高的能量密度，奧迪選擇更能同時兼顧續航、安全、壽命、加速性能的方案。
對能量密度的追逐暫時可以緩緩了
相比于續航和安全方面
在整個2018年，大家還都認為能量密度是個非常核心的參數，對各類車型數據追得不亦樂乎。邦老師也明白，這個指標無疑是提高整車?yán)m(xù)航和能效的關鍵指標，但這應該僅限于生產者們的角度。對于廣大消費者來說，它只不過是目標實現過程中的一個參考值而已。與其關心這個數值，還不如關心關心你車輛的電耗。在這點上，今年補貼政策的調整邦老師是非常支持的。
隨著主流家用車鎖定了400公里+的續航，部分高端車型進入500公里區間，續航焦慮正開始逐漸消除，也該進入全方位發展的階段了。而在國外，類似奧迪等車企的做法，反倒一直秉持一種很負責任的態度，續航和性能固然重要，但是對于安全和可靠的保證，包括研發階段足夠的技術及產品驗證，任何時候都值得給予更大的投入和耐心。
