日本在线观看中文字幕,亚洲视频在线中文视频,永久久久精品人人做人人爽,中文不卡在线免费观看

　　近日，大連化物所儲能技術(shù)研究部（DNL17）李先鋒研究員、張華民研究員領(lǐng)導的研究團隊在低溫水系鋅基電池電解液研究方面取得新進展，研發(fā)出全天候水系鋅基電池用電解質(zhì)溶液。



　　水系鋅基電池具有安全性高、成本低、能量密度高等優(yōu)點，在便攜式電子設備、電動汽車和大規(guī)模儲能領(lǐng)域具有廣闊的應用前景。目前，水系鋅基電池面臨的主要挑戰(zhàn)為：鋅負極一側(cè)鋅的不均勻沉積導致枝晶生長與脫落，從而影響鋅基電池的循環(huán)穩(wěn)定性；此外，水系電解液離子傳導率隨著溫度的降低而急劇下降，使得該體系電池在低溫下無法運行，大大限制了水系鋅基電池應用范圍。

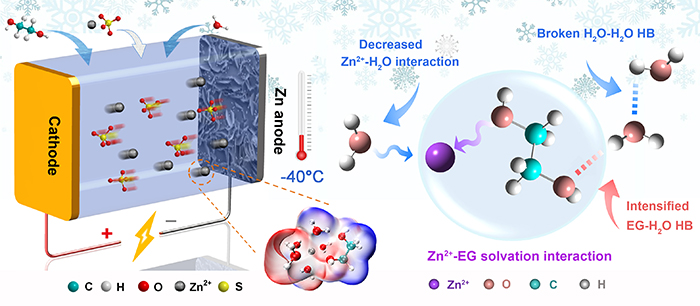

　　該研究團隊提出了一種耐低溫、經(jīng)濟、安全、環(huán)保的水系鋅基電池用混合電解液。該電解液由水（H2O），乙二醇（EG）和硫酸鋅（ZnSO4）組成，在低溫下具有高的離子傳導率（-40°C時為6.9mS/cm）。研究團隊通過實驗并結(jié)合理論計算，闡明了Zn2+-EG分子間獨特的相互作用，能顯著提高EG-H2O分子間氫鍵相互作用，從而有效地破壞電解液中H2O分子間連續(xù)的氫鍵，大大降低混合電解液的凝固點，在低溫下實現(xiàn)Zn2+快速傳輸。同時，Zn2+-EG溶劑化作用可提高鋅沉積/溶解可逆性，改善鋅負極的沉積形貌。研究還發(fā)現(xiàn)，采用該混合電解液構(gòu)筑的鋅離子混合超級電容器（ZHSC）和鋅離子電池（ZIB）在-20℃均展現(xiàn)出高能量密度（ZHSC為36Wh/kg，ZIB為109Wh/kg）、高功率密度（ZHSC為3.1kW/kg，ZIB為1.6kW/kg）和長循環(huán)壽命（ZHSC為5500個循環(huán)，ZIB為250個循環(huán)）的特點。此外，調(diào)控混合電解液不同配比，可以使其能夠耐受不同程度的低溫，實現(xiàn)在不同環(huán)境下的使用。此項研究工作對低溫儲能器件電解液的設計具有指導意義。



　　該研究成果在線發(fā)表于《能源與環(huán)境科學》（Energy & Environmental Science）上。以上工作得到了國家自然科學基金、中科院電化學工程實驗室等項目的支持。
